90MC
90MC
#PTO POS. H.D. MERCEDES G240 (ACTROS)
Mögliche Einbaumöglichkeiten
90MC
Ausgangsversion
Option Ausgangskontrolle
Optionale Variante
Schaltvariante
Modell
Nebenantrieb
31/01/2014
TECHNISCHE DATEN
  Ausgang 1 Ausgang 2
Drehmoment (NM) 800   500     Ersetzt
Innenübersetzung 1,21   1,6     Ersetzt durch
Zähnezahl 12
SCHALTTYP
 Elektrisch  Hydraulisch  Mechanisch  Feste Zuschaltung  Pneumatisch  Unterdruck
Schaltvarianten (XX)
Typ Artikel-Nummer Beschreibung
P 1 #Cmd. M12x1.5 con raccordo
OPTIONALE VARIANTEN (Y)
Artikel-Nummer Beschreibung Schmiersatz Schaltersatz Verstärkt
5 #Con kit interrut. TRW
90MC
#PTO POS. H.D. MERCEDES G240 (ACTROS)
Ausgangsversionen (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Ausgang 2Ausgang 1
 8 Ohne Ausrückvorrichtungen 0 - Nicht erforderlich
 U Ausgang ausrücken 2 1 - Anschluss Pumpe SE/R
 L Ausgang ausrücken 1 2 - DIN 00 Flanschenanschluss
 W Doppelte Ausrückvorrichtung 3 - DIN 10 Flanschanschluss
 3 Doppelausgang in Achse 4 - Spicer 1120 Flanschanschluss
     5 - Spicer 1300 Flanschanschluss
     6 - Spicer 1400 Flanschanschluss
     7 - UNI Pumpenanschluss
     8 - SE Pumpenanschluss
     9 - Ausrückungs-Vorrüstung
   Umbaukit
Pneumatisch/Mechanisch
Mechanisch/Pneumatisch
Elektr. Schaltung
UNI da DIN 5462 SE/R
  Flanschkit
Artikel-Nummer Beschreibung
 SPICER 1400 OUTPUT 2 WITHOUT RELEASE SYSTEM
 #KIT FLANGIA SPICER 1300 USCITA 1 SENZA DISINN. SU ATTACCO SE
 DIN 10 OUTPUT 2 WITHOUT RELEASE SYSTEM
 SPICER 1300 OUTPUT 2 WITHOUT RELEASE SYSTEM
 SPICER 1120 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 120 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 00 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 10 OUTPUT 1 DIRECTLY
 DIN 120 OUTPUT 1 DIRECTLY
 #KIT FLANGIA SPICER 1120 USCITA 1 SENZA DISINN. SU ATTACCO SE
 #KIT FLANGIA DIN 00 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA DIN 10 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP.1120 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP.1300 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP 1400 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 DIN 120 AUSGANG 1-2 AUSRUCKEN
 DIN 00 AUSGANG 1-2 AUSRUCKEN
 DIN 10 AUSGANG 1-2 AUSRUCKEN
 SPICER 1120 AUSGANG 1-2 AUSRUCKEN
 SPICER 1300 AUSGANG 1-2 AUSRUCKEN
 SPICER 1400 AUSGANG 1-2 AUSRUCKEN
  Schalterkit
Artikel-Nummer Beschreibung
 #TRW M 18x1.5 N.C.

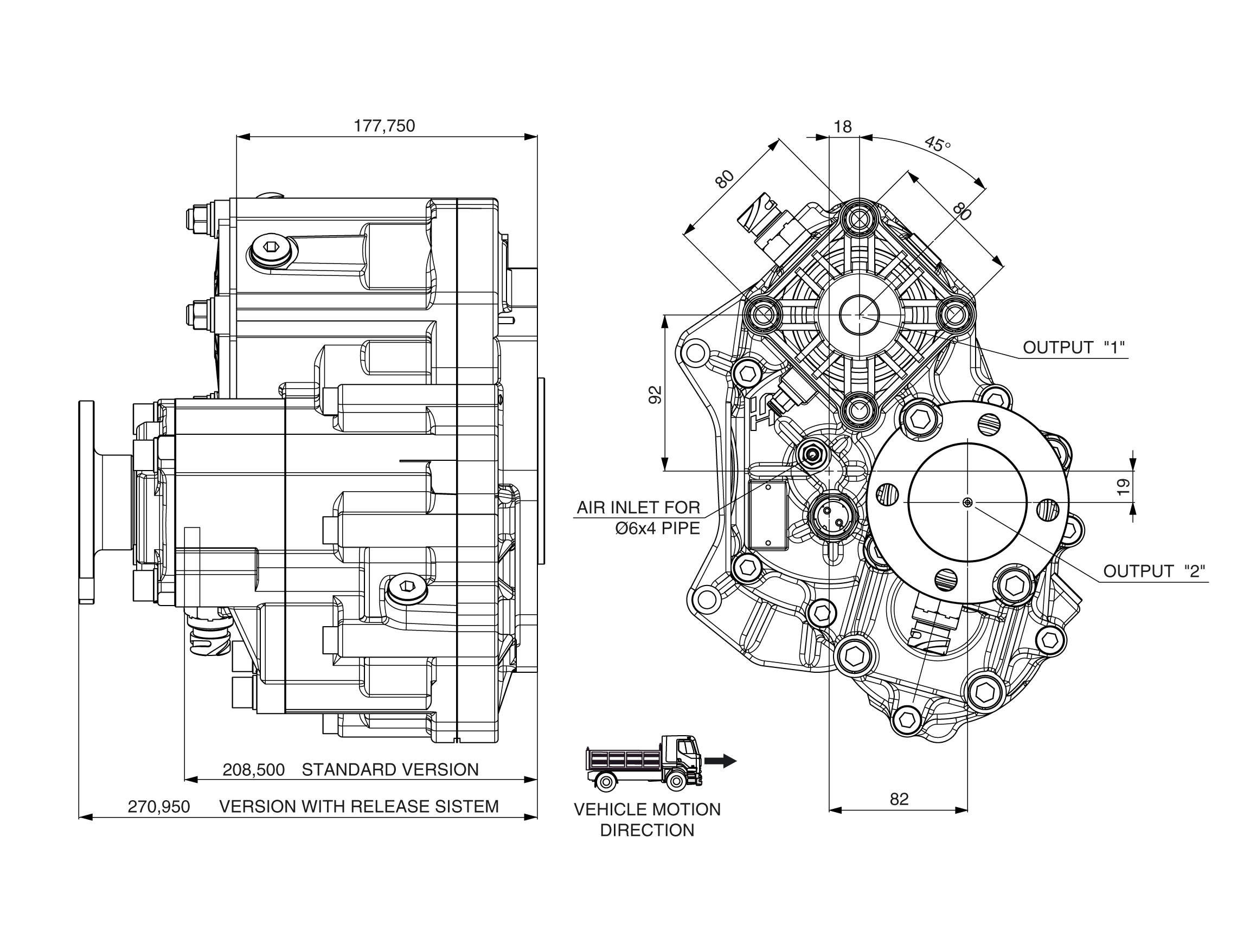

   Technisches Bild
90MC
