93M5
93M5

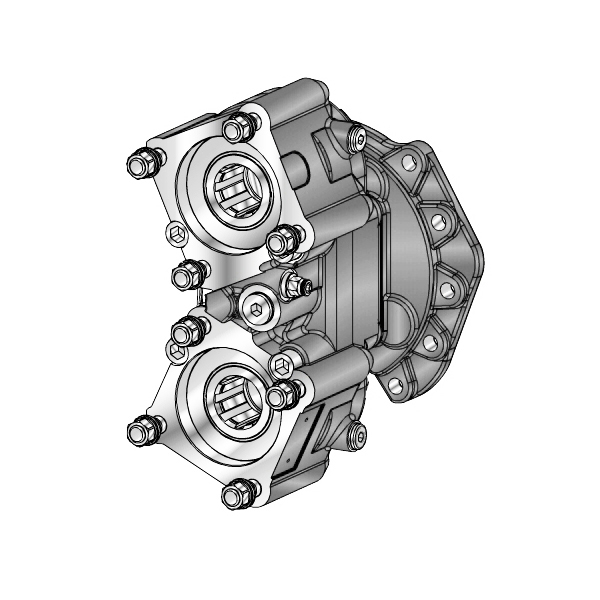

#PTO POS. M. D. D.U. MERCEDES G4
Mögliche Einbaumöglichkeiten
93M5
Ausgangsversion
Option Ausgangskontrolle
Optionale Variante
Schaltvariante
Modell
Nebenantrieb
15/02/2011
TECHNISCHE DATEN
  Ausgang 1 Ausgang 2
Drehmoment (NM) 350   350     Ersetzt
Innenübersetzung 1,8   1,8     Ersetzt durch
Zähnezahl 12
SCHALTTYP
 Elektrisch  Hydraulisch  Mechanisch  Feste Zuschaltung  Pneumatisch  Unterdruck
Schaltvarianten (XX)
Typ Artikel-Nummer Beschreibung
O 1 #Innesto Fisso
P 1 #Cmd. M12X1.5 con raccordo
P 2 #Cmd. M12X1.5 senza raccordo
OPTIONALE VARIANTEN (Y)
Artikel-Nummer Beschreibung Schmiersatz Schaltersatz Verstärkt
0 #Non presente
2 #Con Kit Lub. su uscita 2
3 #Con Kit Lub. su uscita 1
5 #Con kit interrut. Merit
6 #Con kit interrut. T.D.S.
7 #Con int. Merit + KLB12 usc. 2
8 #Con int. Merit + KLB12 usc. 1
93M5
#PTO POS. M. D. D.U. MERCEDES G4
Ausgangsversionen (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Ausgang 1Ausgang 2
 8 Ohne Ausrückvorrichtungen 0 - Nicht erforderlich
 U Ausgang ausrücken 2 1 - Anschluss Pumpe SE/R
 L Ausgang ausrücken 1 2 - DIN 00 Flanschenanschluss
 W Doppelte Ausrückvorrichtung 3 - DIN 10 Flanschanschluss
 3 Doppelausgang in Achse 4 - Spicer 1120 Flanschanschluss
     5 - Spicer 1300 Flanschanschluss
     6 - Spicer 1400 Flanschanschluss
     7 - UNI Pumpenanschluss
     8 - SE Pumpenanschluss
     9 - Ausrückungs-Vorrüstung
   Umbaukit
Pneumatisch/Mechanisch
Mechanisch/Pneumatisch
Elektr. Schaltung
  Flanschkit
Artikel-Nummer Beschreibung
 DIN 00 SE/R
 DIN 10 SE/R
 SPICER 1120 SE/R
 SPICER 1300 SE/R
  SCHMIERKIT
Artikel-Nummer Beschreibung
 #serie 93 con disinnesto "SE/R"
 #Serie 86 FL DIN00
 #Serie 86 FL DIN10
 #Serie 86 FL SP1120
 #Serie 86 FL SP1300
 #Serie 86 "SE/R"
  Schalterkit
Artikel-Nummer Beschreibung
 #DIN2.5 M16x1.5 N.C.
 #TDS M16x1.5 N.C.
   Technisches Bild
93M5
