18G3
18G3

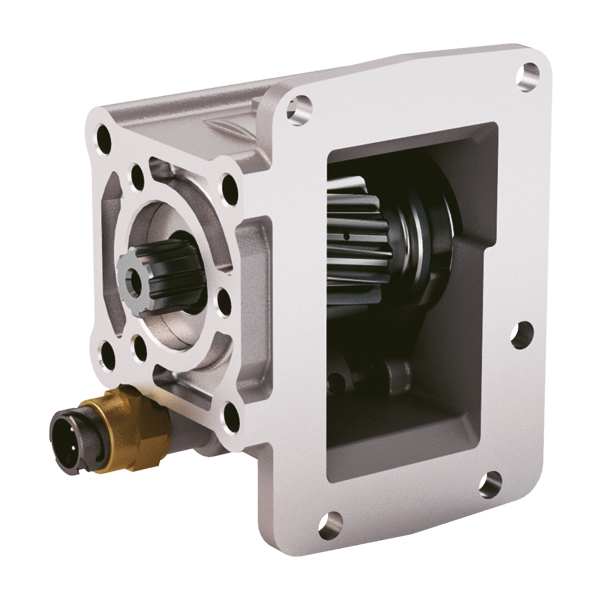

#PTO LAT. L. D. MITSUBISHI MO35S5
INSTALACIONES POSIBLES
18G3
Versión salida
Variante opcional
Variante mando
Modelo
Toma de fuerza
22/04/2014
DATOS TÉCNICOS
  Salida 1
Par (NM) 180     Sostituye
Relación int. 1     Sostituida por
N° dientes 15
TIPO MANDO
 Eléctrico  Hidráulico  Mecánico  Acoplamiento fijo  Neumático  Por depresión
VARIANTES DE MANDOS (XX)
Tipo Código Descripción
E 1 #Comando 12 Volt
E 2 #Comando 24 Volt
E 3 #Comando Solenoide Rinf12V
E 4 #Comando Solenoide Rinf24V
E 5 #Com. El.KES5E 12V PLAST.
E 6 #Com. El.KES5E 24V PLAST.
E 7 #Com. El.KES5E 12V ZAMA
E 8 #Com. El.KES5E 24V ZAMA
E 9 ECO150 12V.
M 2 #Comando per cavo I20
M 3 #Comando per cavo TXZ
P 1 #Comando Pneum.1/8"GAS
H 1 #Comando a depressione
VARIANTES OPCIONALES (Y)
Código Descripción Kit de lubricación Kit Interruptores Reforzada
1 #Tappo ispezione
3 #Con Interruttore MERIT
4 #Con Interruttore TDS
18G3
#PTO LAT. L. D. MITSUBISHI MO35S5
VERSIONES SALIDA (ZZZ)
Código Descripción
201 BOMBA TRASERO UNI
204 4 agujero SE trasero BOMBA
501 FL SPICER 1120 el lado posterior
503 FL SPICER 1300 el lado posterior
511 FL DIN10 el lado posterior
512 FL DIN00 el lado posterior
   Kit de conversión
Neumático/Mecánico
Mecánico/Neumático
Mando eléctrìco
#DIN 5462 (SE) da UNI
  Kit brida
Código Descripción
 SPICER 1120 21UNI222
 SPICER 1300 21UNI222
 DIN10 21UNI222
 DIN00 21UNI222
  Kit interruptor
Código Descripción
 Sipea 7820
 DIN 2.5 M16x1.5 N.O.
 #TDS M16x1.5 N.O.
  Kit estribo
Código Descripción
 #Cavo I20 su serie 18
 #Cavo TXZ su serie 18
  kit eléctricos
Código Descripción
 KIT DE 12V PARA ENERGA ELECTRICA OPERADO POR DEPRESION
 KIT DE 24V PARA ENERGA ELECTRICA OPERADO POR DEPRESION

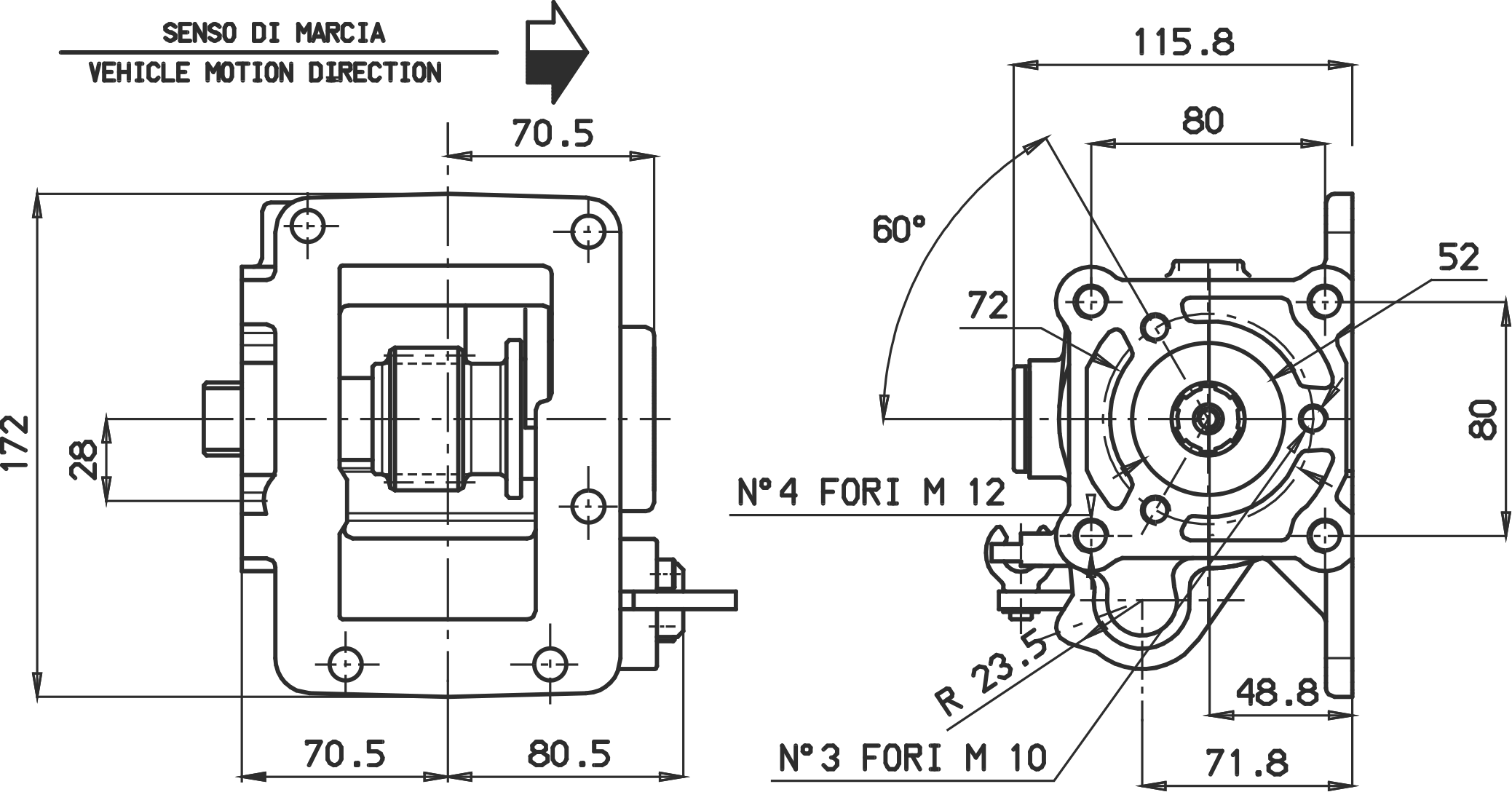

   Dibujo técnico
18G3
