6200
6200

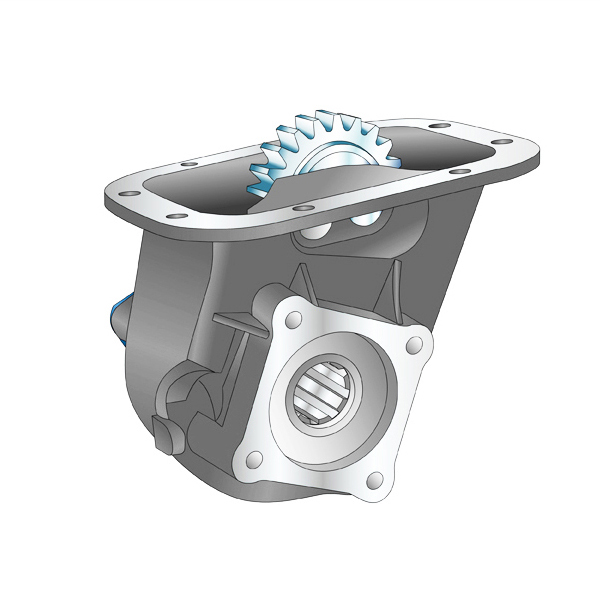

#PTO LAT. 8F MACK serie T-TX
INSTALACIONES POSIBLES
6200
Versión salida
Opción control salida
Variante opcional
Variante mando
Modelo
Toma de fuerza
21/01/2013
DATOS TÉCNICOS
  Salida 1 Salida 2
Par (NM) 400   0     Sostituye
Relación int. 0,75   0     Sostituida por
N° dientes 23
TIPO MANDO
 Eléctrico  Hidráulico  Mecánico  Acoplamiento fijo  Neumático  Por depresión
VARIANTES DE MANDOS (XX)
Tipo Código Descripción
VARIANTES OPCIONALES (Y)
Código Descripción Kit de lubricación Kit Interruptores Reforzada
0 #Non presente
6200
#PTO LAT. 8F MACK serie T-TX
VERSIONES SALIDA (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Salida 1Salida 2
 8 Sin desacoplamientos 0 - No se requiere
 U Desacoplam. salida 2 1 - Empalme bomba SE/R
 L Desacoplam. salida 1 2 - Empalme brida DIN 00
 W Doble desacoplamiento 3 - Empalme brida DIN 10
 3 Doble salida en eje 4 - Empalme brida Spicer 1120
     5 - Empalme brida Spicer 1300
     6 - Empalme brida Spicer 1400
     7 - Empalme bomba UNI
     8 - Empalme bomba ISO
     9 - Disposición desacoplamiento
   Kit de conversión
Neumático/Mecánico
Mecánico/Neumático
Mando eléctrìco
#FISS PF 4F M12
UNI da DIN 5462 SE/R
   Dibujo técnico
6200
