81Z1
81Z1

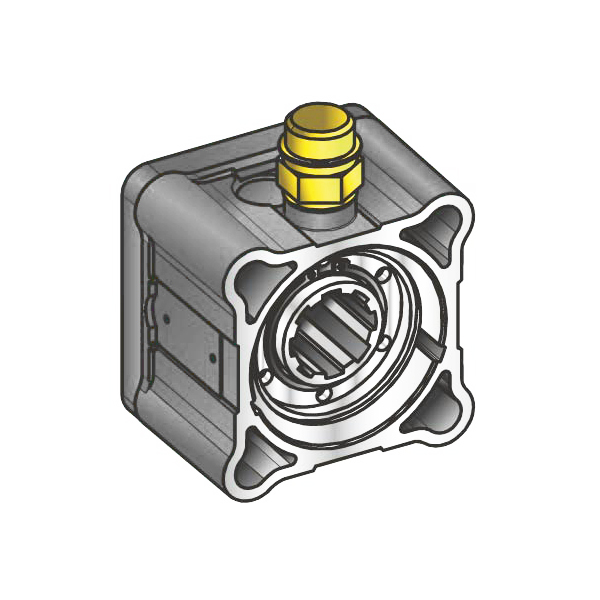

#PTO POS. H. D. Z.F 6.80 - 16S221
INSTALACIONES POSIBLES
81Z1
Versión salida
Variante opcional
Variante mando
Modelo
Toma de fuerza
09/06/2020
DATOS TÉCNICOS
  Salida 1
Par (NM) 1000     Sostituye
Relación int. 1     Sostituida por
N° dientes 12
TIPO MANDO
 Eléctrico  Hidráulico  Mecánico  Acoplamiento fijo  Neumático  Por depresión
VARIANTES DE MANDOS (XX)
Tipo Código Descripción
O 1 #Innesto fisso
P 1 #Cmd. M12x1.5 con raccordo
P 2 #Cmd. M12x1.5 senza racc.
VARIANTES OPCIONALES (Y)
Código Descripción Kit de lubricación Kit Interruptores Reforzada
0 No option
4 With Kostal switch DIN 2.5
5 With Merit switch DIN 2.5
6 With T.D.S. switch
7 With TRW switch DIN 2.5
81Z1
#PTO POS. H. D. Z.F 6.80 - 16S221
VERSIONES SALIDA (ZZZ)
Código Descripción
204 4 agujero SE trasero BOMBA
   Kit de conversión
Neumático/Mecánico
Mecánico/Neumático
Mando eléctrìco
#UNI da DIN 5462 (SE)
  Kit brida
Código Descripción
 DIN 00 x PTO 0081
 DIN 10 x PTO 0081
 SP 1120 x PTO 0081
 SP 1300 x PTO 0081
 KIOKUTO "B"x 0081
 SP 1400 x PTO 0081
  Kit interruptor
Código Descripción
 #DIN2.5 M16x1.5 N.C.
 #TDS M 16x1.5 N.C.
 #EATON N.C.
 #TRW M 18x1.5 N.C.
   Dibujo técnico
81Z1
