90ZB
90ZB

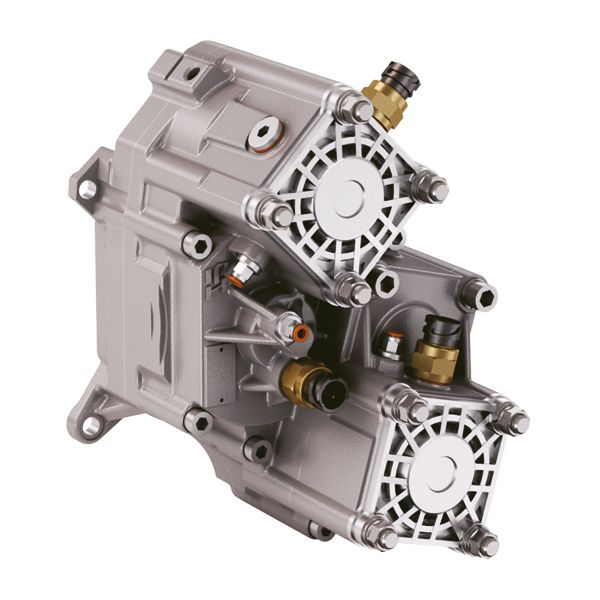

#PTO POS. H. D. D.U. ZF ECOSPLIT
INSTALACIONES POSIBLES
90ZB
Versión salida
Opción control salida
Variante opcional
Variante mando
Modelo
Toma de fuerza
31/01/2014
DATOS TÉCNICOS
  Salida 1 Salida 2
Par (NM) 800   800     Sostituye
Relación int. 1,21   0,96     Sostituida por
N° dientes 12
TIPO MANDO
 Eléctrico  Hidráulico  Mecánico  Acoplamiento fijo  Neumático  Por depresión
VARIANTES DE MANDOS (XX)
Tipo Código Descripción
P 1 #Cmd. M12x1.5 con raccordo
VARIANTES OPCIONALES (Y)
Código Descripción Kit de lubricación Kit Interruptores Reforzada
5 #Con kit interrut. TRW
90ZB
#PTO POS. H. D. D.U. ZF ECOSPLIT
VERSIONES SALIDA (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Salida 2Salida 1
 8 Sin desacoplamientos 0 - No se requiere
 U Desacoplam. salida 2 1 - Empalme bomba SE/R
 L Desacoplam. salida 1 2 - Empalme brida DIN 00
 W Doble desacoplamiento 3 - Empalme brida DIN 10
 3 Doble salida en eje 4 - Empalme brida Spicer 1120
     5 - Empalme brida Spicer 1300
     6 - Empalme brida Spicer 1400
     7 - Empalme bomba UNI
     8 - Empalme bomba ISO
     9 - Disposición desacoplamiento
   Kit de conversión
Neumático/Mecánico
Mecánico/Neumático
Mando eléctrìco
UNI da DIN 5462 SE/R
  Kit brida
Código Descripción
 SPICER 1400 OUTPUT 2 WITHOUT RELEASE SYSTEM
 #KIT FLANGIA SPICER 1300 USCITA 1 SENZA DISINN. SU ATTACCO SE
 DIN 10 OUTPUT 2 WITHOUT RELEASE SYSTEM
 SPICER 1300 OUTPUT 2 WITHOUT RELEASE SYSTEM
 SPICER 1120 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 120 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 00 OUTPUT 2 WITHOUT RELEASE SYSTEM
 DIN 10 OUTPUT 1 DIRECTLY
 DIN 120 OUTPUT 1 DIRECTLY
 #KIT FLANGIA SPICER 1120 USCITA 1 SENZA DISINN. SU ATTACCO SE
 #KIT FLANGIA DIN 00 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA DIN 10 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP.1120 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP.1300 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 #KIT FLANGIA SP 1400 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 DIN 120 SALIDA CON DESACOPLAMIENTO
 DIN 00 SALIDA CON DESACOPLAMIENTO
 DIN 10 SALIDA CON DESACOPLAMIENTO
 SPICER 1120 SALIDA CON DESACOPLAMIENTO
 SPICER 1300 SALIDA CON DESACOPLAMIENTO
 SPICER 1400 SALIDA CON DESACOPLAMIENTO
  Kit interruptor
Código Descripción
 #TRW M 18x1.5 N.C.

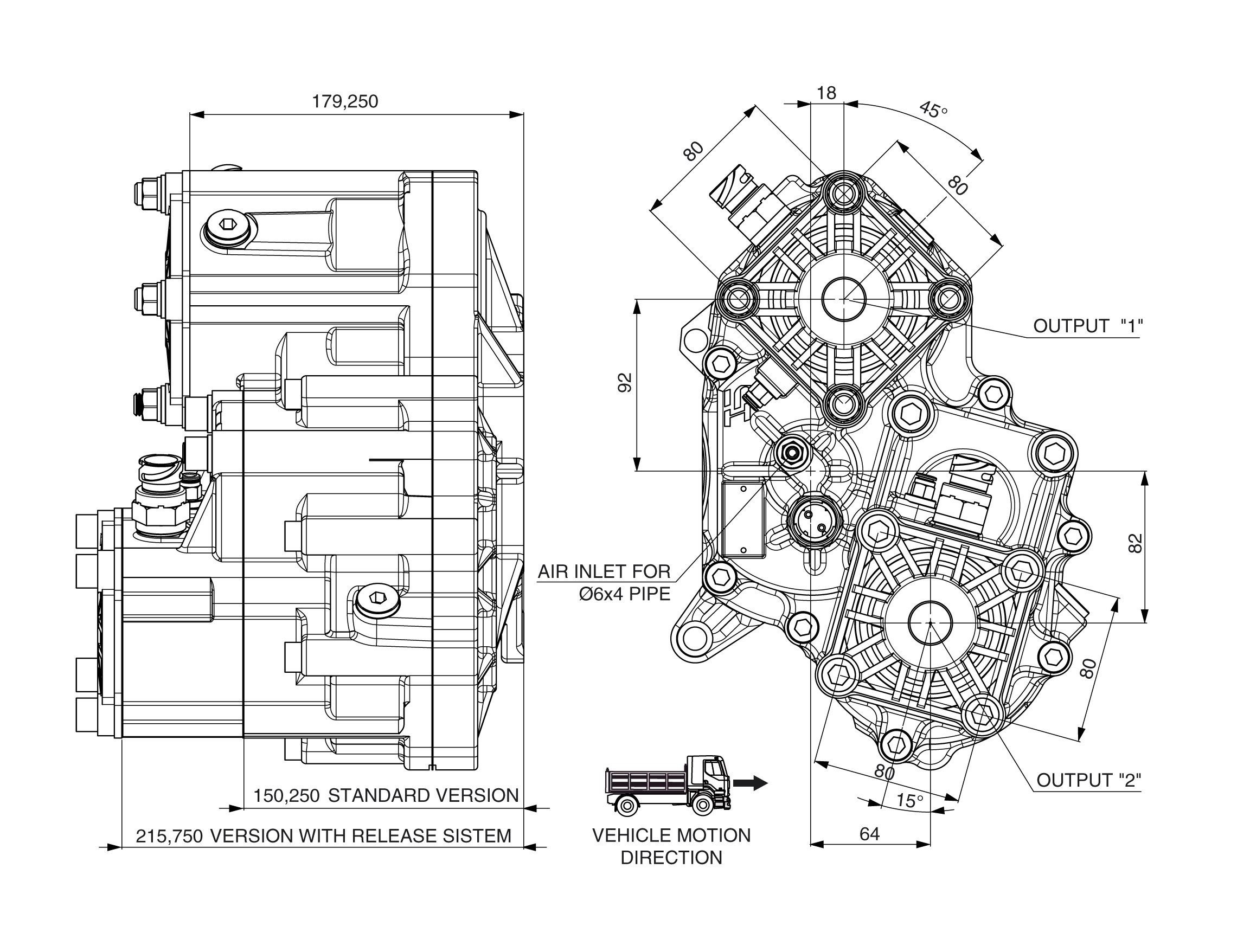

   Dibujo técnico
90ZB
