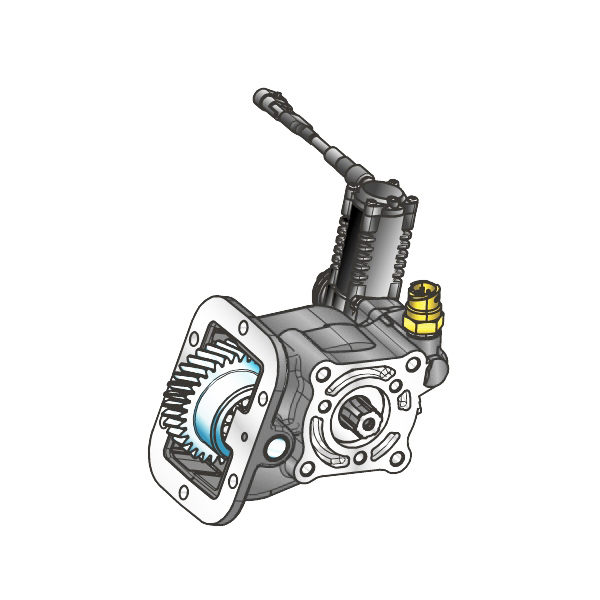

#PTO LAT. L. D. Z.F S6-350
EQUIPEMENTS POSSIBLES
22Z2
Version sortie
Variant optionnelle
Variant commande
Modèle
Prise de mouvement
22/04/2014
DONNEES TECNIQUES
  Sortie 1
Couple (NM) 180     Remplace
Rapp. int. 1,43     Remplacée avec
N°Dents 30
TYPE DE COMMANDE
 Electrique  Hydraulique  Mécanique  Crabotage fixe  Pneumatique  à depression
VARIANTES DE COMMANDE (XX)
Type #Codice Description
E 1 #Comando El. KES40
E 5 #Com. El.KES5E 12V PLAST.
E 6 #Com. El.KES5E 24V PLAST.
E 7 #Com. El.KES5E 12V ZAMA
E 8 #Com. El.KES5E 24V ZAMA
E 9 ECO150 12V.
M 2 #Comando Meccanico per I20
M 3 #Comando Meccanico per TXZ
P 1 #Comando Pneum. 1/8"GAS
VARIANTS OPTIONNELS (Y)
#Codice Description Kit Lubrification Kit Témoin Reinf.
1 #Tappo ispezione
3 #Con Inter. MERIT+cop.prot
4 #Con Interruttore TDS
22Z2
#PTO LAT. L. D. Z.F S6-350
VERSIONS SORTIES (ZZZ)
#Codice Description
201 3-trou ARRIERE POMPE UNI
204 Pompe flasque 4-troux
501 FL SPICER 1120 la face arriere
503 FL SPICER 1300 la face arriere
511 FL DIN10 la face arrire
512 FL DIN00 la face arriere
   Kit de conversion
Pneumatique/Mécanique
Mécanique/Pneumatique
Com. electrique
#DIN 5462 (SE) da UNI
  Kit plateau
#Codice Description
 SPICER 1120 21UNI222
 SPICER 1300 21UNI222
 DIN10 21UNI222
 DIN00 21UNI222
  Kit témoin
#Codice Description
 DIN 2.5 M16x1.5 N.O.
 #TDS M16x1.5 N.O.
  Kit support
#Codice Description
 #Cavo I20 su serie 22
   IMAGE TECNIQUE
