2906
2906

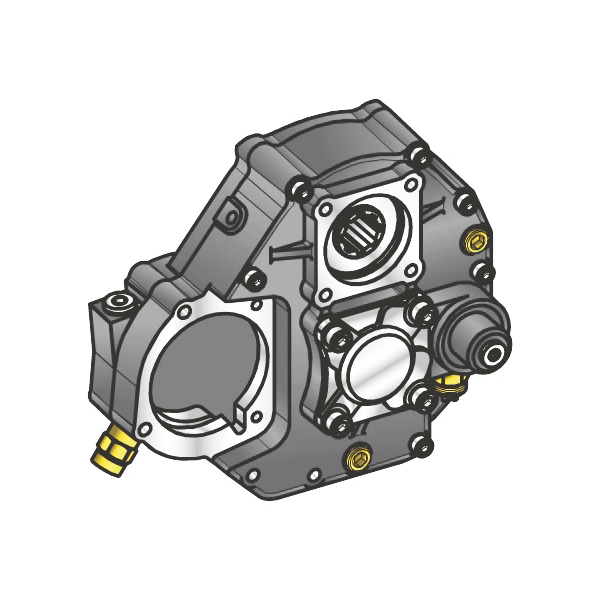

#PTO POS. H. D. D.U. EATON 6109
EQUIPEMENTS POSSIBLES
2906
Version sortie
Option contrôle sortie
Variant optionnelle
Variant commande
Modèle
Prise de mouvement
09/02/2001
DONNEES TECNIQUES
  Sortie 1 Sortie 2
Couple (NM) 600   550     Remplace
Rapp. int. 1   1,54     Remplacée avec
N°Dents 10
TYPE DE COMMANDE
 Electrique  Hydraulique  Mécanique  Crabotage fixe  Pneumatique  à depression
VARIANTES DE COMMANDE (XX)
Type #Codice Description
P 1 #Comando Standard M12x1.5
VARIANTS OPTIONNELS (Y)
#Codice Description Kit Lubrification Kit Témoin Reinf.
0 #Non presente
4 #Interruttore Kostal
5 #Interruttore Merit 432252
2906
#PTO POS. H. D. D.U. EATON 6109
VERSIONS SORTIES (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Sortie 1Sortie 2
 8 Sans decrabotages 0 - Non demandé
 U Decrabotage sortie 2 1 - Sortie Pompe SE/R
 L Decrabotage sortie 1 2 - Sortie plateau DIN 00
 W Double Decrabotage 3 - Sortie plateau DIN 10
 3 Double sortie en axe 4 - Sortie plateau DIN 1120
     5 - Sortie plateau DIN 1300
     6 - Sortie plateau DIN 1400
     7 - Sortie Pompe UNI
     8 - Sortie Pompe SE
     9 - Predisp. decrabotage
   Kit de conversion
Pneumatique/Mécanique
Mécanique/Pneumatique
Com. electrique
  Kit plateau
#Codice Description
 DIN00 (90mm) (2400)
 DIN10 (100mm) (2400)
 SPICER 1120 (2400)
 SPICER 1300 (2400)
 SPICER 1410 (2400)
  Kit Lubrification
#Codice Description
 #Serie 2905 su 8209
  Kit témoin
#Codice Description
 #EATON N.O. (2900)
 DIN 2.5 M16x1.5 N.O.
   IMAGE TECNIQUE
2906
