23Z2
23Z2

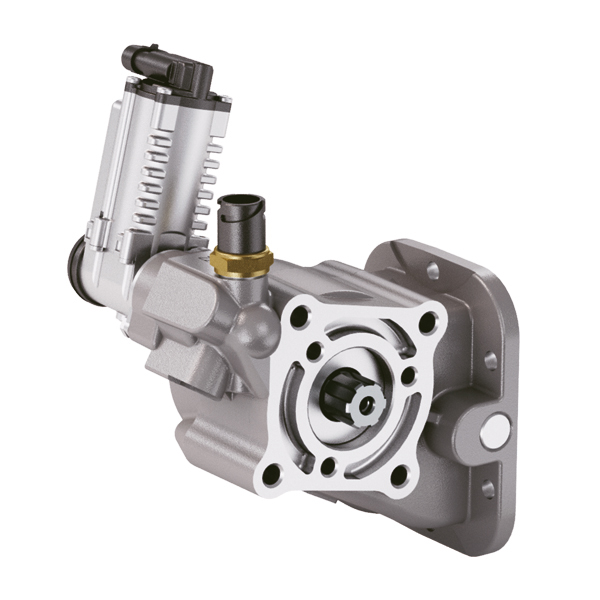

PTO LAT. L. S. Z.F 6S-380 VO
ALLESTIMENTI POSSIBILI
23Z2
Versione uscita
Variante opzionale
Variante comando
Modello
Presa di forza
29/01/2018
DATI TECNICI
  Uscita 1
Coppia (NM) 180     Sostituisce
Rapp. int. 1,45     Sostituita da
N denti 32
TIPO COMANDO
 Elettrico  Idraulico  Meccanico  Constant mesh  Pneumatico  A depressione
VARIANTI DI COMANDO (XX)
Tipo Codice Descrizione
E 2 Comando El. KES 13 IVECO
E 5 Com. El.KES5E 12V PLAST.
E 6 Com. El.KES5E 24V PLAST.
E 7 Com. El.KES5E 12V ZAMA
E 8 Com. El.KES5E 24V ZAMA
E 9 Com. El. ECO150 12V
M 3 Comando Meccanico per TXZ
P 1 Comando Pneum. 1/8"GAS
VARIANTI OPZIONALI (Y)
Codice Descrizione Kit Lubr. Kit Interr. Rinf.
1 Tappo ispezione
2 MERIT+cop.protez. x Daily 4x4
3 Con Int. MERIT+cop.protez
4 Con Interruttore TDS
5 Con Int. MERIT senza cop.
23Z2
PTO LAT. L. S. Z.F 6S-380 VO
VERSIONI USCITA (ZZZ)
Codice Descrizione
201 POMPA 3 FORI UNI POST.
204 POMPA 4 FORI SE POST.
501 FL SPICER 1120 POST.
503 FL SPICER 1300 POST.
511 FL DIN10 POST.
512 FL DIN00 POST.
   Kit di conversione
Pneumatico/Meccanico
Meccanico/Pneumatico
Com. elettrico
DIN 5462 (SE) da UNI
  Kit flangia
Codice Descrizione
 SPICER 1120 21UNI222
 SPICER 1300 21UNI222
 DIN10 21UNI222
 DIN00 21UNI222
  Kit interruttore
Codice Descrizione
 DIN 2.5 M16x1.5 N.O.
 TDS M16x1.5 N.O.
  Kit staffa
Codice Descrizione
 Cavo TXZ I20 ser. 20
   FIGURA TECNICA
23Z2
