2425
2425

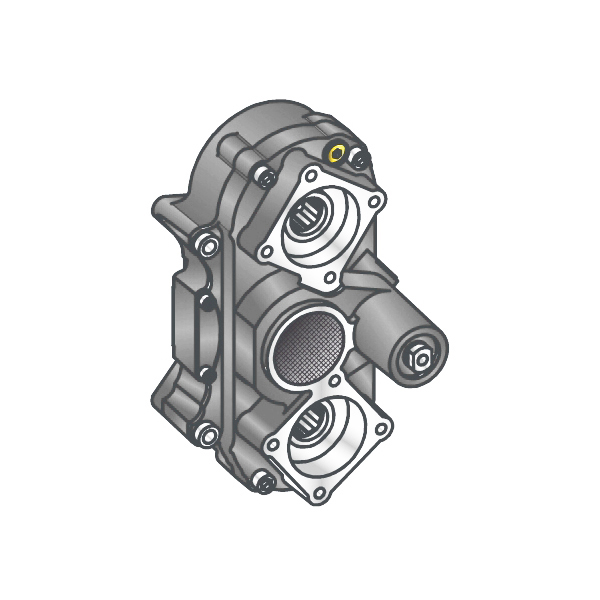

PTO POSTERIORE DOPPIA USCITA PER CAMBI TRAXON
ALLESTIMENTI POSSIBILI
2425
Versione uscita
Opzione controllo uscita
Variante opzionale
Variante comando
Modello
Presa di forza
09/06/2020
DATI TECNICI
  Uscita 1 Uscita 2
Coppia (NM) 890   540     Sostituisce
Rapp. int. 1,23   1,85     Sostituita da
N denti 14
TIPO COMANDO
 Elettrico  Idraulico  Meccanico  Constant mesh  Pneumatico  A depressione
VARIANTI DI COMANDO (XX)
Tipo Codice Descrizione
P 1 Comando Standard M12x1.5
VARIANTI OPZIONALI (Y)
Codice Descrizione Kit Lubr. Kit Interr. Rinf.
0 Non presente
4 Con Kit Interruttore
5 Con Kit Inter. Merit
2425
PTO POSTERIORE DOPPIA USCITA PER CAMBI TRAXON
VERSIONI USCITA (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Uscita 2Uscita 1
 8 Senza disinnesti 0 - Non richiesto
 U Disinnesto uscita 2 1 - Attacco pompa SE/R
 L Disinnesto uscita 1 2 - Attacco flangia DIN 00
 W Doppio disinnesto 3 - Attacco flangia DIN 10
 3 Doppia uscita in asse 4 - Attacco flangia Spicer 1120
     5 - Attacco flangia Spicer 1300
     6 - Attacco flangia Spicer 1400
     7 - Attacco pompa UNI
     8 - Attacco pompa SE
     9 - Predisp. disinnesto
   Kit di conversione
Pneumatico/Meccanico
Meccanico/Pneumatico
Com. elettrico
  Kit flangia
Codice Descrizione
 DIN00 (90mm) (2400)
 DIN10 (100mm) (2400)
 SPICER 1120 (2400)
 SPICER 1300 (2400)
 SPICER 1410 (2400)
  Kit interruttore
Codice Descrizione
 IVECO N.O. (1801)
 DIN 2.5 M16x1.5 N.O.

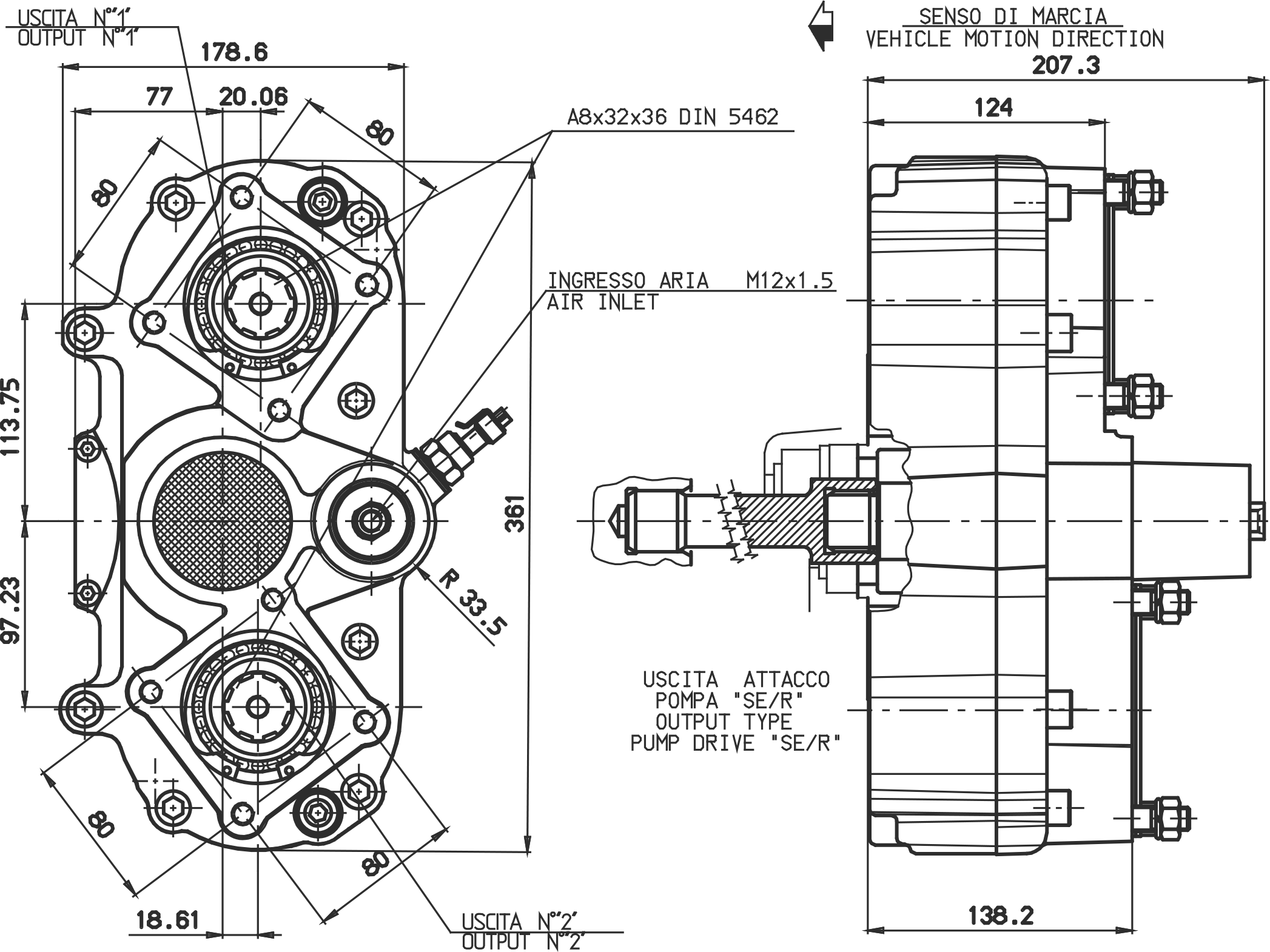

   FIGURA TECNICA
