82Z1
82Z1

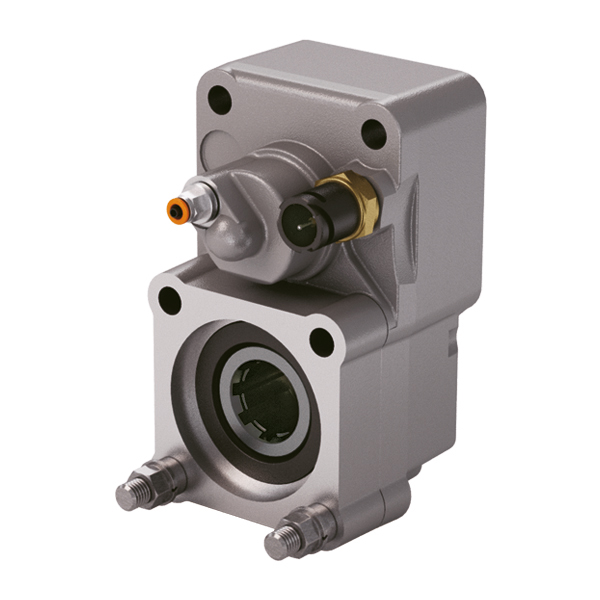

PTO POS. L. D. Z.F 6.80 - 16S221
ALLESTIMENTI POSSIBILI
82Z1
Versione uscita
Variante opzionale
Variante comando
Modello
Presa di forza
09/06/2020
DATI TECNICI
  Uscita 1
Coppia (NM) 300     Sostituisce
Rapp. int. 1,32     Sostituita da
N denti 12
TIPO COMANDO
 Elettrico  Idraulico  Meccanico  Constant mesh  Pneumatico  A depressione
VARIANTI DI COMANDO (XX)
Tipo Codice Descrizione
P 1 Cmd. M12x1.5 con raccordo
P 2 Cmd. M12x1.5 senza racc.
VARIANTI OPZIONALI (Y)
Codice Descrizione Kit Lubr. Kit Interr. Rinf.
0 Non presente
2 Con Kit di LubrificazioneKLB12
3 Con Kit di Lubrificazione
4 Con kit interrut. Kostal
5 Con kit interrut. Merit
6 Con kit interrut. T.D.S.
A *******
82Z1
PTO POS. L. D. Z.F 6.80 - 16S221
VERSIONI USCITA (ZZZ)
Codice Descrizione
201 POMPA 3 FORI UNI POST.
204 POMPA 4 FORI SE POST.
294 POMPA 4 FORI SE/R POST.
521 FL 21 KYOKUTO POST.
550 PREDISPOSTA ATTACCO FLANGIA
740 FL DIN00 POST.
741 FL SPICER 1120 POST.
742 FL DIN10 POST.
743 FL SPICER 1300 POST.
   Kit di conversione
Pneumatico/Meccanico
Meccanico/Pneumatico
Com. elettrico
UNI da DIN 5462 SE/R
UNI da DIN 5462 (SE)
  Kit flangia
Codice Descrizione
 DIN 00 SE/R
 DIN 10 SE/R
 SPICER 1120 SE/R
 SPICER 1300 SE/R
  Kit Lubrificazione
Codice Descrizione
 Serie 82 FL DIN00
 Serie 82 FL DIN10
 Serie 82 FL SP1120
 Serie 82 FL SP1300
 Serie 82 "SE/R"
 Serie 82 "SE/R" 9S75
  Kit interruttore
Codice Descrizione
 EATON N.C. (2264)
 DIN2.5 M16x1.5 N.C.
 TDS M16x1.5 N.C.
   FIGURA TECNICA
82Z1
