86Z3
86Z3

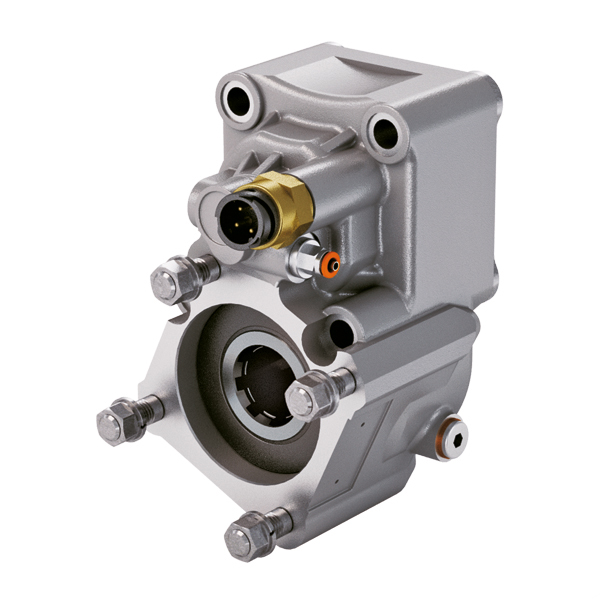

PTO POS. M. D. Z.F 6.80 - 16S221
ALLESTIMENTI POSSIBILI
86Z3
Versione uscita
Variante opzionale
Variante comando
Modello
Presa di forza
09/06/2020
DATI TECNICI
  Uscita 1
Coppia (NM) 450     Sostituisce
Rapp. int. 1,33     Sostituita da
N denti 12
TIPO COMANDO
 Elettrico  Idraulico  Meccanico  Constant mesh  Pneumatico  A depressione
VARIANTI DI COMANDO (XX)
Tipo Codice Descrizione
P 1 Cmd. M12x1.5 con raccordo
P 2 Cmd. M12x1.5 senza racc.
VARIANTI OPZIONALI (Y)
Codice Descrizione Kit Lubr. Kit Interr. Rinf.
0 Non presente
2 Con Kit di Lubrificazione
3 Con Kit di Lubrificazione
5 Con kit interrut. Merit
6 Con kit interrut. T.D.S.
7 Con kit int. Merit+ KLB12
86Z3
PTO POS. M. D. Z.F 6.80 - 16S221
VERSIONI USCITA (ZZZ)
Codice Descrizione
294 POMPA 4 FORI SE/R POST.
740 FL DIN00 POST.
741 FL SPICER 1120 POST.
742 FL DIN10 POST.
743 FL SPICER 1300 POST.
   Kit di conversione
Pneumatico/Meccanico
Meccanico/Pneumatico
Com. elettrico
FISS PF 4F M12
UNI da DIN 5462 SE/R
  Kit flangia
Codice Descrizione
 DIN 00 SE/R
 DIN 10 SE/R
 SPICER 1120 SE/R
 SPICER 1300 SE/R
  Kit Lubrificazione
Codice Descrizione
 Serie 86 FL DIN00
 Serie 86 FL DIN10
 Serie 86 FL SP1120
 Serie 86 FL SP1300
 Serie 86 "SE/R"
 Serie 86 su ECOSPLIT
 Serie 86 su VOLVO VT
 KIT LUBRIFICAZIONE SCANIA CAMBI GRS PNEUMATICO
  Kit interruttore
Codice Descrizione
 Merit M16x1.5 N.C.
 TDS M16x1.5 N.C.
   FIGURA TECNICA
86Z3
