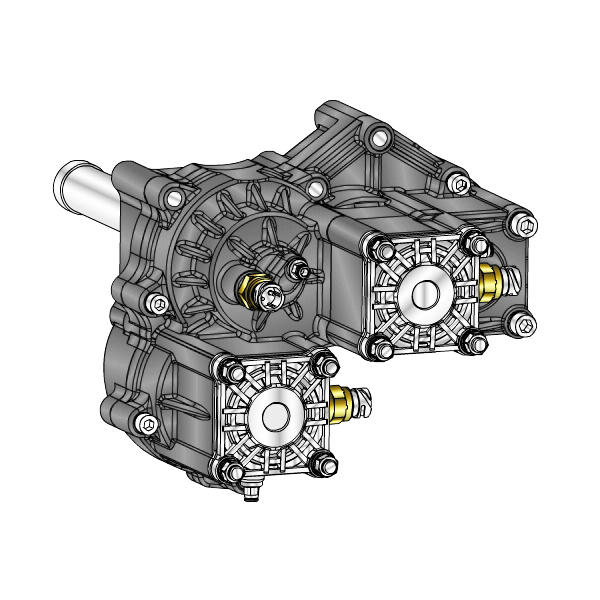

90VH
90VH
PTO POS. H. D. D.U. VOLVO VT C
ALLESTIMENTI POSSIBILI
90VH
Versione uscita
Opzione controllo uscita
Variante opzionale
Variante comando
Modello
Presa di forza
31/01/2014
DATI TECNICI
  Uscita 1 Uscita 2
Coppia (NM) 800   800     Sostituisce
Rapp. int. 0,96   1,21     Sostituita da
N denti 12
TIPO COMANDO
 Elettrico  Idraulico  Meccanico  Constant mesh  Pneumatico  A depressione
VARIANTI DI COMANDO (XX)
Tipo Codice Descrizione
P 1 Cmd. M12x1.5 con raccordo
VARIANTI OPZIONALI (Y)
Codice Descrizione Kit Lubr. Kit Interr. Rinf.
5 Con kit interrut. TRW
90VH
PTO POS. H. D. D.U. VOLVO VT C
VERSIONI USCITA (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Uscita 2Uscita 1
 8 Senza disinnesti 0 - Non richiesto
 U Disinnesto uscita 2 1 - Attacco pompa SE/R
 L Disinnesto uscita 1 2 - Attacco flangia DIN 00
 W Doppio disinnesto 3 - Attacco flangia DIN 10
 3 Doppia uscita in asse 4 - Attacco flangia Spicer 1120
     5 - Attacco flangia Spicer 1300
     6 - Attacco flangia Spicer 1400
     7 - Attacco pompa UNI
     8 - Attacco pompa SE
     9 - Predisp. disinnesto
   Kit di conversione
Pneumatico/Meccanico
Meccanico/Pneumatico
Com. elettrico
UNI da DIN 5462 SE/R
  Kit flangia
Codice Descrizione
 KIT FLANGIA SPICER 1400 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA SPICER 1300 USCITA 1 SENZA DISINN. SU ATTACCO SE
 KIT FLANGIA DIN 10 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA SPICER 1300 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA SPICER 1120 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA DIN 120 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA DIN 00 USCITA 2 PTO 0090 SENZA DISINNESTO
 KIT FLANGIA DIN 10 USCITA 1 SENZA DISINN. SU ATTACCO SE
 KIT FLANGIA DIN 120 USCITA 1 SENZA DISINN. SU ATTACCO SE
 KIT FLANGIA SPICER 1120 USCITA 1 SENZA DISINN. SU ATTACCO SE
 KIT FLANGIA DIN 00 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 KIT FLANGIA DIN 10 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 KIT FLANGIA SP.1120 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 KIT FLANGIA SP.1300 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 KIT FLANGIA SP 1400 USCITA 2 SENZA DISINN. SU ATTACCO SE/R
 KIT FLANGIA DIN 120 PTO 0090 (USCITA 1-2 CON DISINNESTO)
 KIT FLANGIA DIN 00 PTO 0090 (USCITE 1-2 CON DISINNESTO)
 KIT FLANGIA DIN 10 PTO 0090 (USCITE 1-2 CON DISINNESTO)
 KIT FLANGIA SPICER 1120 PTO 0090 (USCITE 1-2 CON DISINNESTO)
 KIT FLANGIA SPICER 1300 PTO 0090 (USCITE 1-2 CON DISINNESTO)
 KIT FLANGIA SPICER 1400 PTO 0090 (USCITE 1-2 CON DISINNESTO)
  Kit interruttore
Codice Descrizione
 TRW M 18x1.5 N.C.
   FIGURA TECNICA
90VH
