93Z6
93Z6
#PTO POS. M.D. D.U. ZF 6S850
MOŻLIWE ROZWIĄZANIA
93Z6
wersja wyjścia
#Opzione controllo uscita
Dostępne opcje
#Variante comando
Model
PTO
07/04/2011
SPEC. TECHNICZNA
  Port 1 Port 2
Moment obrotowy (NM) 400   400     Zamienniki
Wewn. obroty 1,58   1,58     Zamieniony przez
Liczba zębów 12
#TIPO COMANDO
 Elektryczny  Hydrauliczny  Mechaniczny  Połaczenie sztywne  Pneumatyczny  System próżniowy
Wersja sterowania (XX)
Typ Kod Opis
O 1 #Innesto Fisso
P 1 #Cmd. M12X1.5 con raccordo
P 2 #Cmd. M12X1.5 senza raccordo
DOSTĘPNE OPCJE (Y)
Kod Opis Zest. smarowania Zestaw przeł. Wzmocniony
0 #Non presente
2 #Con Kit Lub. su uscita 2
3 #Con Kit Lub. su uscita 1
5 #Con kit interrut. Merit
6 #Con kit interrut. T.D.S.
7 #Con int. Merit + KLB12 usc. 2
8 #Con int. Merit + KLB12 usc. 1
93Z6
#PTO POS. M.D. D.U. ZF 6S850
WERSJE WYJŚCIA (K,Z1,Z2)
  (K)     (Z1)(Z2)
      Port 1Port 2
 8 Liczba swobodnych urządze 0 - Nie wymagane
 U Usost. wyjścia 2 1 - SE/R połączenie pomp
 L Usost. wyjścia 1 2 - DIN 00 połączenie fl
 W Podwójn urządzenie swobod 3 - DIN 10 połączenie fl
 3 podwójny osiowy wylot 4 - #Attacco flangia Spicer 1120
     5 - #Attacco flangia Spicer 1300
     6 - #Attacco flangia Spicer 1400
     7 - #Attacco pompa UNI
     8 - #Attacco pompa SE
     9 - #Predisp. disinnesto
   #KIT DI CONVERSIONE
Pneumatyczny/Mechaniczny
Mechaniczny/Pneumatyczny
Sterowanie elekt.
  Zestaw flanszy
Kod Opis
 DIN 00 SE/R
 DIN 10 SE/R
 SPICER 1120 SE/R
 SPICER 1300 SE/R
  ZESTAW SMAROWANIA
Kod Opis
 #serie 93 con disinnesto "SE/R"
 #Serie 86 FL DIN00
 #Serie 86 FL DIN10
 #Serie 86 FL SP1120
 #Serie 86 FL SP1300
 #Serie 86 "SE/R"
  Zestaw przeł.
Kod Opis
 #DIN2.5 M16x1.5 N.C.
 #TDS M16x1.5 N.C.

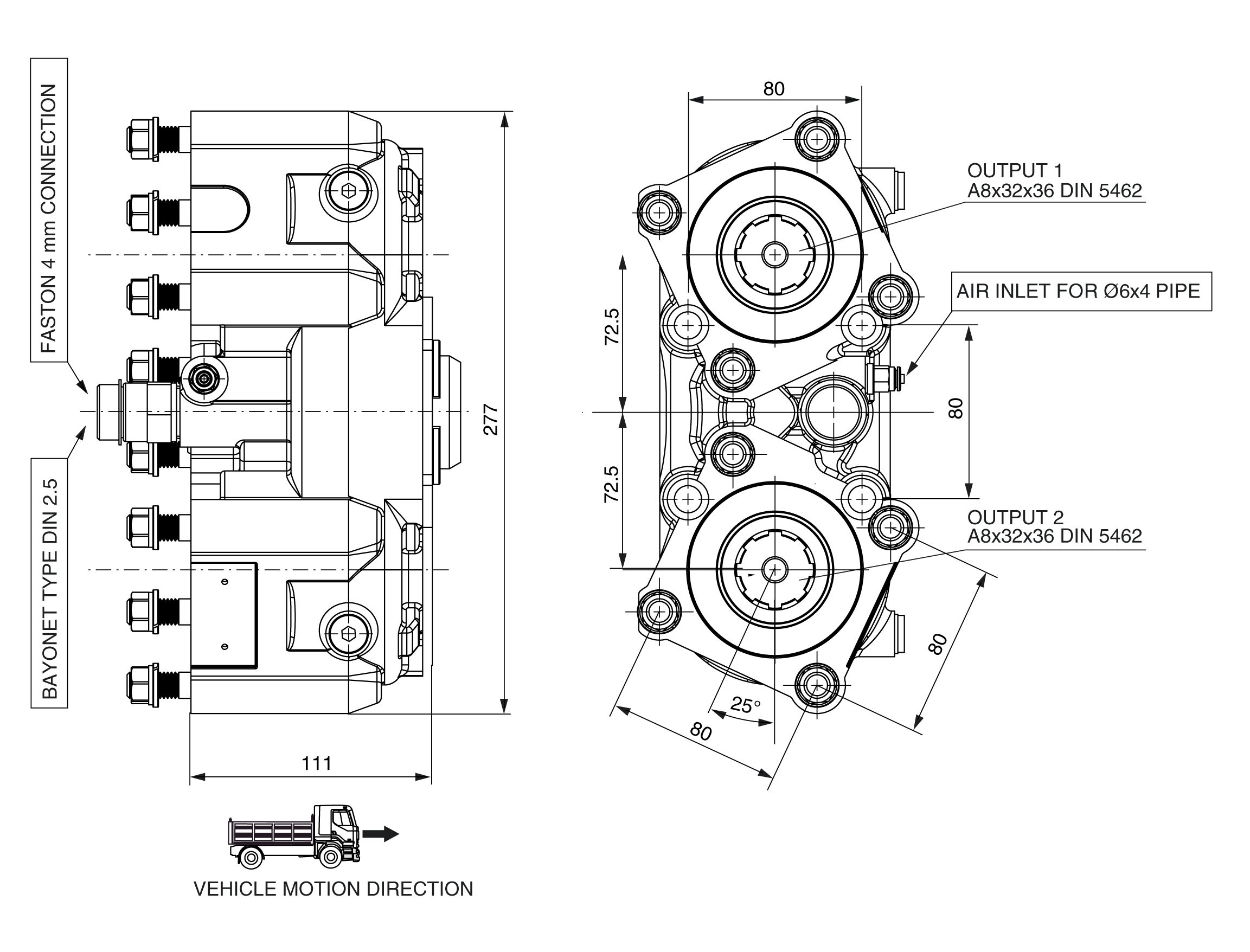

   RYS. TECHNICZNY
93Z6
